こんにちはきくさん(you_1581)です。
急に後輪が動かなくなったんです。
ドライブベルト切れた〜〜
歩いて帰宅。。
車乗って直しに行かなきゃーーー— きくさん/ブロガー&配達員🐸📕 (@you_1581) February 10, 2024
前兆はありました。
急に加速が鈍くなったんです。
「あれ?なんだか進まないなぁ」
と思ってから……
すぐに動かなくなりました。
歩いて家に帰り、工具を取って現場に行くものの…直らず。
では本文にどうぞ!
【4JP8】JOGアプリオの後輪が動かない!!!対処法を色々調べたので解説。
結論を先に言うと、クランクケース内にあるベアリングが壊れてました。
これ↓
このベアリングが壊れると、後輪が動かなくなります。
ベアリング打ち換えた方法
- クランクケースを外し
- クラッチを外し
- プーリーを外し
- ギアオイルを抜き
- ギアケースを外し
- マフラーを外し
- タイヤを外し
- ベアリング打ち換え
①まずはクランクケースから
②次にクラッチを外します
③次にプーリー
外しました。
④次にギアオイル
ギアオイルは12mmのボルトを外すと除去できます。
ギアボックスの下にあります↓
![](https://kikusan.online/wp-content/uploads/2024/06/IMG_4059.jpeg)
12mm
![](https://kikusan.online/wp-content/uploads/2024/06/IMG_4062.jpeg)
白い布は油を吸い取るやつ
⑤ギアケース外し
![](https://kikusan.online/wp-content/uploads/2024/06/IMG_4065.jpeg)
破らないように!
↑このギア(名前忘れました)を外すには、マフラー、タイヤを外す必要があります。
⑥マフラー外し
![](https://kikusan.online/wp-content/uploads/2024/03/IMG_3970-scaled-1.jpeg)
10mm
![](https://kikusan.online/wp-content/uploads/2024/03/IMG_3968-scaled-1.jpeg)
12mm
ボルト4本外すだけで外れます。
⑦タイヤ外し
![](https://kikusan.online/wp-content/uploads/2024/06/IMG_4282.jpeg)
型番:4BX-W2536-00
⑧ベアリング打ち換え
↑ちょうどいいサイズが見つかったら…
付属のボルトと合わせます↓
↑黄色丸を使いました。
サイズが決まったら、さっきのボルト2本をベアリングに差し込みます。
ボルトが抜けないようにするためです。
![](https://kikusan.online/wp-content/uploads/2024/06/IMG_4303.jpeg)
左手は抑えて、右手は下げる
締め込んだら、プーラー本体をセットします↓
![](https://kikusan.online/wp-content/uploads/2024/06/IMG_4304.jpeg)
プーラー本体
![](https://kikusan.online/wp-content/uploads/2024/06/IMG_4308.jpeg)
ボルトを締め込んで突っ張るように設置。
![](https://kikusan.online/wp-content/uploads/2024/06/IMG_4309.jpeg)
17mmと15mmのスパナを使います
締め込んでいくと……
ベアリングは6200C3を使います。↓
![](https://kikusan.online/wp-content/uploads/2024/06/IMG_4315.jpeg)
6200C3
本来なら、ベアリングを外したら、ヒートガンを使ってクランクケースを暖めるんです。
熱膨張の特性を使って、ベアリングを入れやすくするためなのですが……。
いきなり煙を吹き始めたので急遽変更。
ソケットで叩き込んで入れることに↓
これで打ち換えが完了しました!
お疲れ様でした。
組む時の注意点
さて、これから組んでいくわけですが、注意点をご紹介。
とりあえず、画像をぱぱーっと貼っていきます。
対角線上に締めたら……
ギアオイルを忘れずに入れます。ギアオイルは100ml。

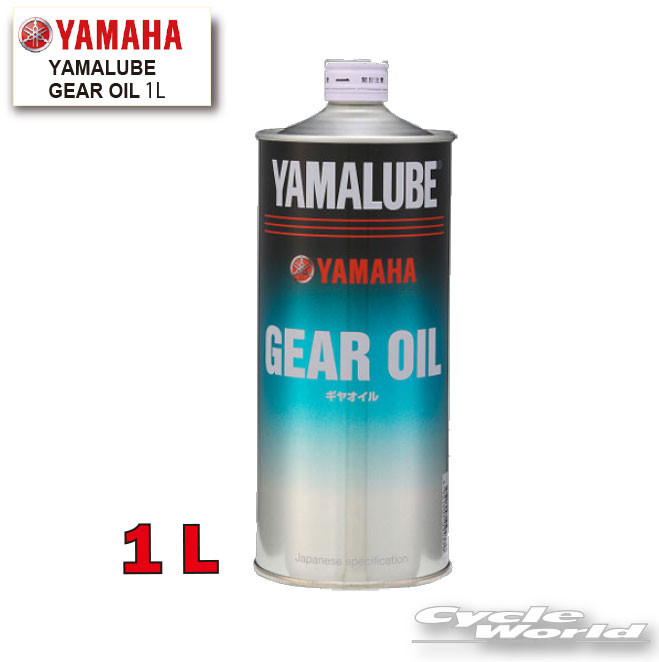

ギアオイルはこちらを使いました↓
後輪が動かない場合のケース
ケース①:リアブレーキの固着
ブレーキが原因で後輪が固着するようです。
マフラー、後輪を外して修理となります。
原因はブレーキワイヤーの可能性もありますし、ブレーキシューの摩耗も考えられます。
原因特定に時間を要するので、工賃が高くなる傾向があります。
交換費用
部品代
- ブレーキワイヤー:2,000円前後
- ブレーキシュー:1,000~3,000円
工賃:8,000~15,000円前後
ブレーキワイヤーの型番はこちら↓
4JP-26311-02
ブレーキシューは↓
↑ブレーキシューと同時に、プラグとエアフィルターの交換をおすすめします。
プラグ交換はこちら↓
![](https://kikusan.online/wp-content/uploads/2024/03/IMG_4004-scaled-1-1-160x90.jpeg)
これらはYAMAHAパーツカタログで調べられます↓
必要工具はこちら↓
ケース②:ドライブベルトの破損
ドライブベルトがちぎれても後輪が動かなくなります。
エンジンをふかしてもうなるだけで、後輪が動きません。
直すにはクランクケースを開けて、クラッチとプーリーを外す必要があります。
交換費用
部品代:3,000円前後
工賃:5,000~10,000円前後
ドライブベルトの型番↓
4JP-17641-00
ウェイトローラー↓
KN企画 グランドアクシス BWS100 アクシス90 JOG90 スーパーJOGZR リモコンJOGZR アプリオ ウエイトローラー 15×12 15 ・ 12 5.5g
必要工具はこちら↓
17mmソケットが必要ですが、↑のインパクトドライバーに付属しています。
ケース③:ベアリング破損(今回のケース)
クランクケース内にあるベアリングが破損していると後輪が動きません。
事前の兆候としては、走行中にゴーゴーと音が鳴ってたり、加速する度に、
キュイーーーーーーーーン
とターボがかかった音がしているとベアリング破損だと判断できます。
クランクケースを開けて、ギアオイルを抜き、ギアケースを開けて交換となります。
少し難易度高いです。
交換費用
部品代:200~1,200円前後
工賃:5,000∼15,000円前後
10,000円以上かかると見ておけばOKです。
必要工具はこちら↓
ベアリングプーラー
インパクトドライバー
ヒートガン
24mmソケット
まとめ
後輪が固まったら最初に疑うのはドライブベルトの破損じゃないでしょうか。
いずれにしても、工賃は結構かかるので、自分で修理できたら良いと思いますよ!
一度工具さえ揃えてしまえば、自分でできますから~~~(*^_^*)
