【4JP8】JOGアプリオ故障!アクセル空けたときにぬるぬるな感触…?クラッチスプリングを交換する手順を解説。

※本サイトで紹介している商品・サービス等の外部リンクには、アフィリエイト広告が含まれる場合があります。

こんにちはきくさん(you_1581)です。



配達中に、なんだかアプリオがおかしいんですよ。

坂道が登らないな~なんて思っていて、そろそろベルト交換だなぁと思って走行していたのですが……。



なんだか走り出しが急にぬるぬるする。



そう、なんだかぬるってするんです。



少しスピードがでると、いつも通り走るんですが……



走り始めだけぬるぬる。



これはいよいよベルトが切れる前兆か!!!

と思ったわけですが、実はクラッチスプリングの破損だったんですね。

きくさん
きくさん

ついでにプーリーも交換しました※別記事で解説してます。



では修理までの過程をどうぞ。

加速がぬるぬる。故障個所はクラッチスプリングの破損。

ベルトがそろそろ切れるかと思ったんです。

走行距離は正確にはわかりませんが、おそらくは2万キロくらい。

で、僕が乗ってから消耗品の交換をしていないので、「ついにきたか‥‥」なんて思ったんです。

クラッチスプリングの交換に必要な工具がこちら↓

今回必要な道具はこちら↓

クラッチスプリング(2JA-16626-00)

アネックス(ANEX) ドライバー 貫通 ビスブレーカー ワニドラ +3×150 No.3980

デイトナ(Daytona) ケースカバースクリューキット ブラックメッキ 18709

VOLTAGA 電動インパクトレンチ 電動レンチ 20V コードレス 充電式 インパクトレンチ タイヤ交換 車 自動車の修理 自動停止モード ブラシレスモーター 最大トルク300N.m LEDライト付き インパクトソケット*7 日本語説明書 VOL-3603

キジマ 2WAYレンチ 34/41MM 302-870

キジマ (kijima) バイク バイクパーツ スプリング 外し NEWハード イエロー 302-231



インパクトドライバーがない方は↓

トネ(TONE) ロング首振ラチェットハンドル(ホールドタイプ) RH3FHL 差込角9.5mm(3/8) 送料無料

GT-TOOLS ユニバーサルプーリーホルダー ◆汎用 フライホイール、クラッチ、プーリー等の回り止めに オートバイ メンテナンス

トネ(TONE) ソケット(12角) HP3D-24 差込角9.5mm(3/8 ) 二面幅24mm

です!







インパクトレンチがない方↓







作業開始!クランクケースを空ける!

加速がぬるぬる……

駆動系なのは間違いないので、クランクケース空けました。

キックレバーとネジ2本外します。

キックレバーとネジ2本外します。



+ネジ11本外します。

+ネジから六角ネジに変更すると、作業がスムーズになってネジ穴を舐めなくなりますよ。





24mmソケットが必要

24mmソケットは新たに買い足さないと持ってないかもしれません。

僕はトルクレンチに付属していたソケットを使いました!



インパクトでガガガ―ッと。

インパクトレンチがない方は、この3つでクラッチ外せますよ。

  • ロングラチェットレンチ
  • 24mmソケット
  • ユニバーサルプーリーホルダー





クラッチを外すと…

↑このデカいナットを外します。



工具はこれ↓

キジマ (kijima) バイク 工具 2WAYレンチ ロックナット用 34/41mm

ジョグアプリオは41mmなのですが、他のバイクはわかりませんので調べてくださいね!

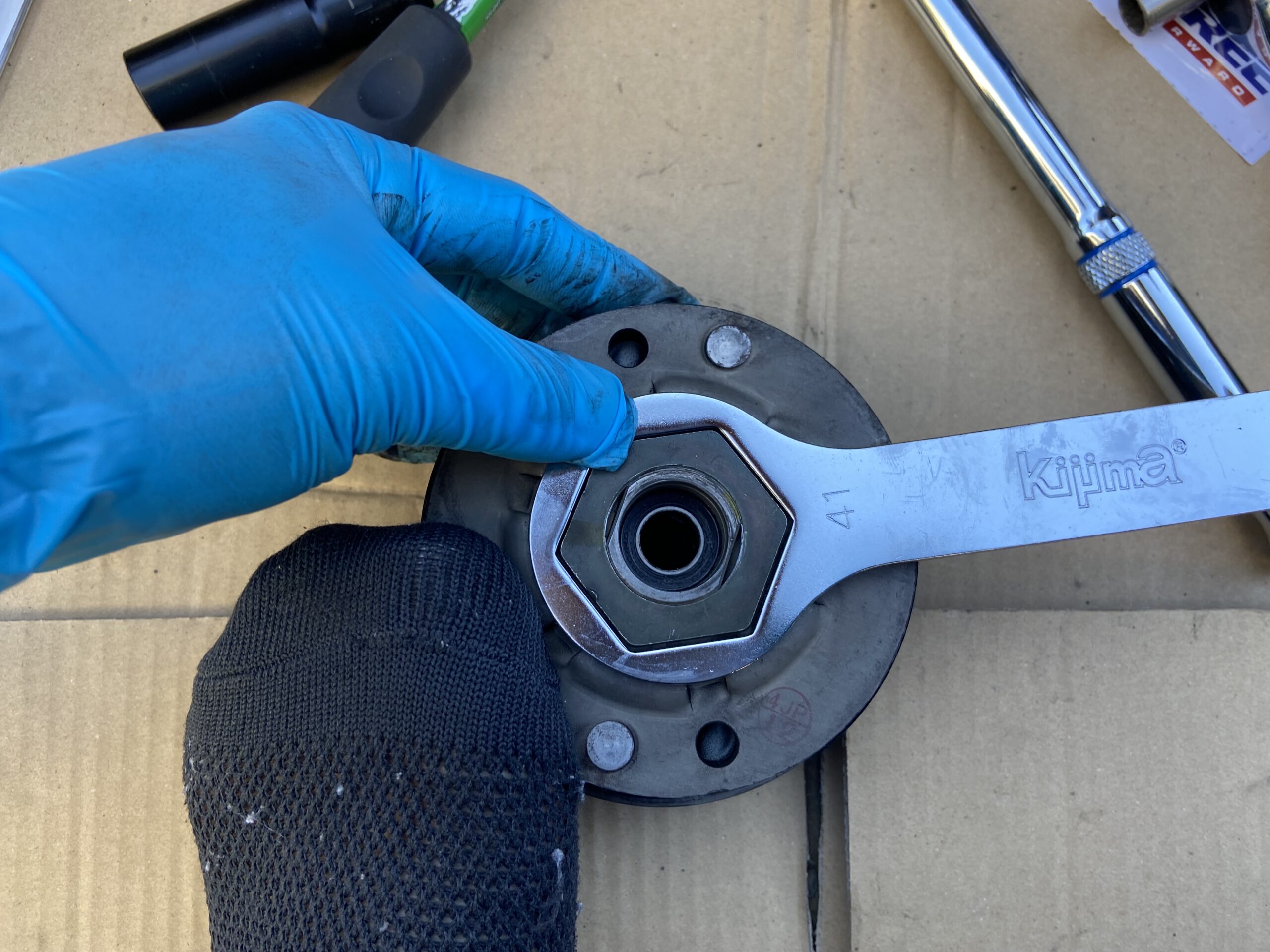

さて、話は戻りまして……足で踏んで外します↓

41mm!足で踏むながら!

中に大きなスプリングが入っているので、ナットが外れた瞬間、黒ひげ危機一髪みたいになるんですね~~((+_+))





外すとクラッチがバラバラに分解されるので、ようやく交換対象に遭遇。

クラッチスプリングのお披露目&交換です。



で、外し方はラジオペンチでも良いですいし、特殊工具使っても良いです。

特殊工具が一番楽です(´ω`*)



1本は折れているので、そのまま外れます。

むしろどこか飛んでしまってるかもしれませんね( 一一)



4JP8のクラッチスプリングの型番はこちら↓

2JA-16626-01





ちなみに外し方はこんな感じ↓

掴んでグイっと持ち上げる感覚で!



交換できたらあとは組み付けるだけです。

ちなみに、クラッチスプリングはAmazonでも販売していますが、純正が一番です。

Amazonで販売しているのは安いのですが、純正とは違った走り心地になります(回転数が高くなる)

純正パーツの探し方は、YAMAHAパーツリストのHPから探せますよ。

PCでもスマホでもOK。

車体番号を入力すれば間違いなく検索できますよ。



部品情報検索 | ヤマハ発動機
部品情報検索



YAMAHA Parts Catalogue

YAMAHA Parts Catalogue

Yamaha Motor Co., Ltd.無料posted withアプリーチ



クラッチスプリングの交換作業終わり!お疲れ様でした!

これで無事に組み付けが完了すればOKです!

お疲れ様でした!



4JP8のクラッチスプリングの型番はこちら↓

2JA-16626-01

Amazonでは互換製品が販売されていますが……スプリングの硬さが違うのか、やけに高回転でクラッチが繋ぐようになってしまったので、純正品を購入しました。

Webike | YAMAHA純正部品 ヤマハ純正部品 スプリング,クラツチウエイト 1 2JA-16626-01 VINO (YJ50RN)(2JA1662601) | CLUTCH 通販
YAMAHA純正部品 ヤマハ純正部品 スプリング,クラツチウエイト 1 2JA-16626-01 VINO (YJ50RN) VINO (YJ50RP)(2JA1662601)CLUTCHコーナーでいつでもお買い得。在庫品は即日発送可能!バイク用品通販のWebike【ウェビック】



気にならないのであれば、Amazonで互換品を。





それでは!
